JM744X快開排泥閥
- 產品編號：KD20130711111421569
- 產品簡介：
產品描述
一.產品概述
JM744隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常 成排安裝在沉淀池底部外側壁.用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源.采用電動或手動二位四通換向閥控制.實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
二.技術參數
公稱壓力:0.6MPa, 1.0MPa
公稱通徑：100~ 400mm
最低驅動壓力：0.15MPa
適用介質：水.污水
驅動介質：清水、氣
適用溫度：0~80°C
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T 13927 AP1598
三.典型安裝示意圖
四.主要零部件材料

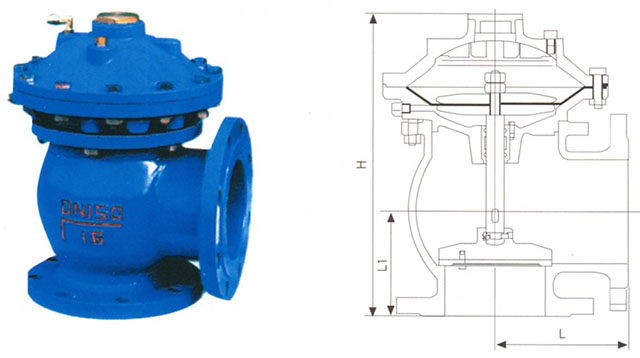

五.主要外形連接尺寸
